Type

Ligging
Bouwjaar
Bouwheer
Eigenaar (heden)
Molenaar
Belthoogte
Romp
Kap
Gevlucht

Staart
Bovenas
Maalwerk
Gaandewerk



Beltmolen

Staat aan de weg van Varsseveld naar Lichtenvoorde, te Harreveld.
1819
Johannes Josephus von Raesveld
Stichting Instandhouding Molen Hermien
F. Wopereis, H. Rietberg en W. Severt
2,75 meter
Houten achtkant met schaliën gedekt en stenen onderbouw.
Hout met schaliën gedekt en voorzien van een lange en korte spruit.
Een vlucht van 24 meter, Oud-Hollands opgehekt.
Roeden fabrikaat molenmaker Groot Wesseldijk
Staal met kruiwiel voorzien van twaalf spaken.
Gietijzer Prins van Oranje 1875 Nr. 980. (aangebracht in 1982)
Eén koppel 17 der Duitse blauwe stenen
Bovenwiel, 53 kammen met een steek van 13,5 cm
Bonkelaar, 26 kammen idem
Spoorwiel, 75 kammen met een steek van 11 cm
Steenrondsel, 24 staven idem
Overbreng verhouding gevlucht/maalstenen 1 : 6

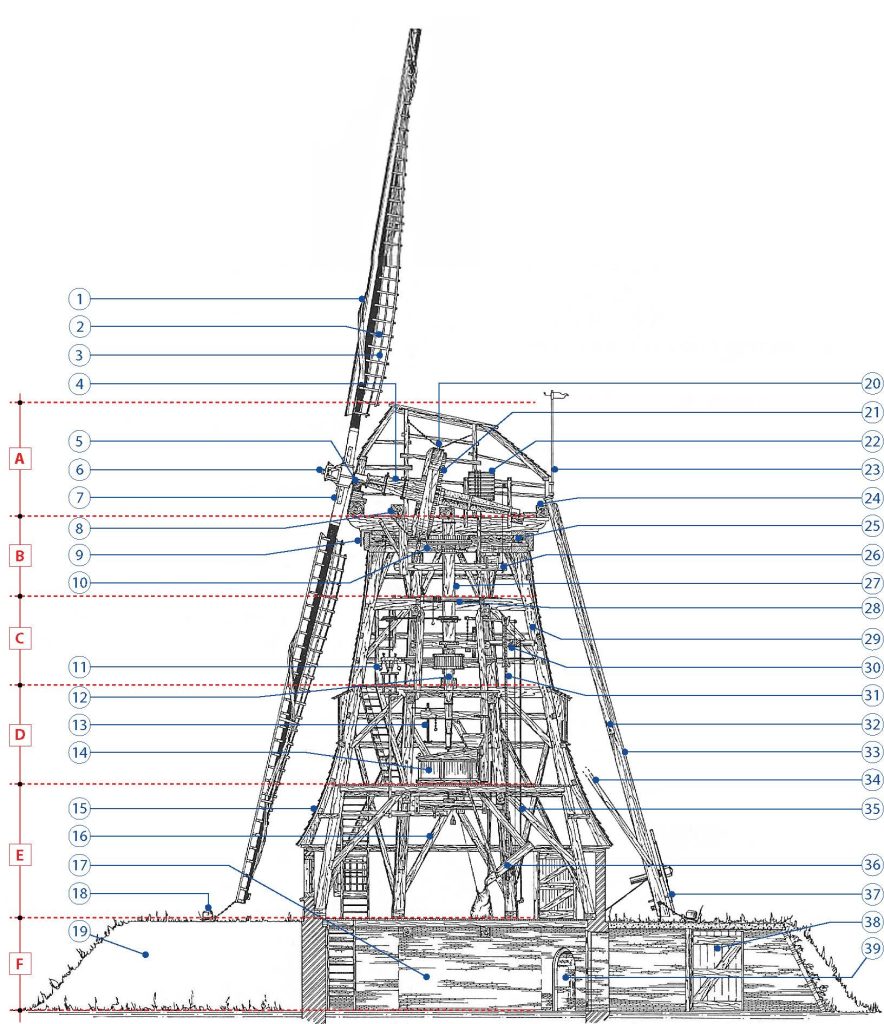

Doorsnede tekening van Beltkorenmolen Hermien

A. Kap
B. Kapzolder
C. Luizolder
D. Steenzolder
E. Maalzolder
F. Invaart

  1. Molenzeil
  2. Heklat
  3. Zoomlat
  4. Bovenas
  5. Halssteen
  6. Askop
  7. Roede
  8. Lange spruit
  9. Baard
  10. Bonkelaar
  11. Regulateur
  12. Steenspil en rondsel
  13. Steenkraan
  14. Maalkoppel
  15. Schaliën
  16. Veldkruis
  17. Molenkelder
  18. Kruipaal
  19. Molenbelt
  20. Bandvang
  21. Bovenwiel
  22. Vangtrommel
  23. Windvaan
  24. Korte spruit
  25. Rollenkruiwerk
  26. Vangbalk
  27. Koningsspil
  28. Steenspiltakel
  29. Achtkantstijl
  30. Luiwerk
  31. Gaffeltouw
  32. Korte schoor
  33. Staartbalk
  34. Lange schoor
  35. Luitouw
  36. Maalbak en maalpijp
  37. Kruiwiel
  38. Invaart
  39. Doodlopende gang
